Проектирование и размеры душевого ограждения

Что включает проектирование душевого ограждения

Проектирование — связующий этап между замером и производством. Сначала снимают фактические размеры проема, затем выбирают конструкцию и переносят все данные в чертеж, по которому стеклянные полотна нарезаются в точный размер. Типовая последовательность выглядит так:

1. Обмер проема, поддона или трапа в нескольких уровнях.
2. Выбор схемы: каркасная или безкаркасная конструкция, наличие двери.
3. Расстекловка — количество полотен, их ширина, сторона открывания двери.
4. Подбор толщины стекла, цвета, петель, профилей и ручек.
5. Рабочий чертеж с зазорами и допусками для производства.

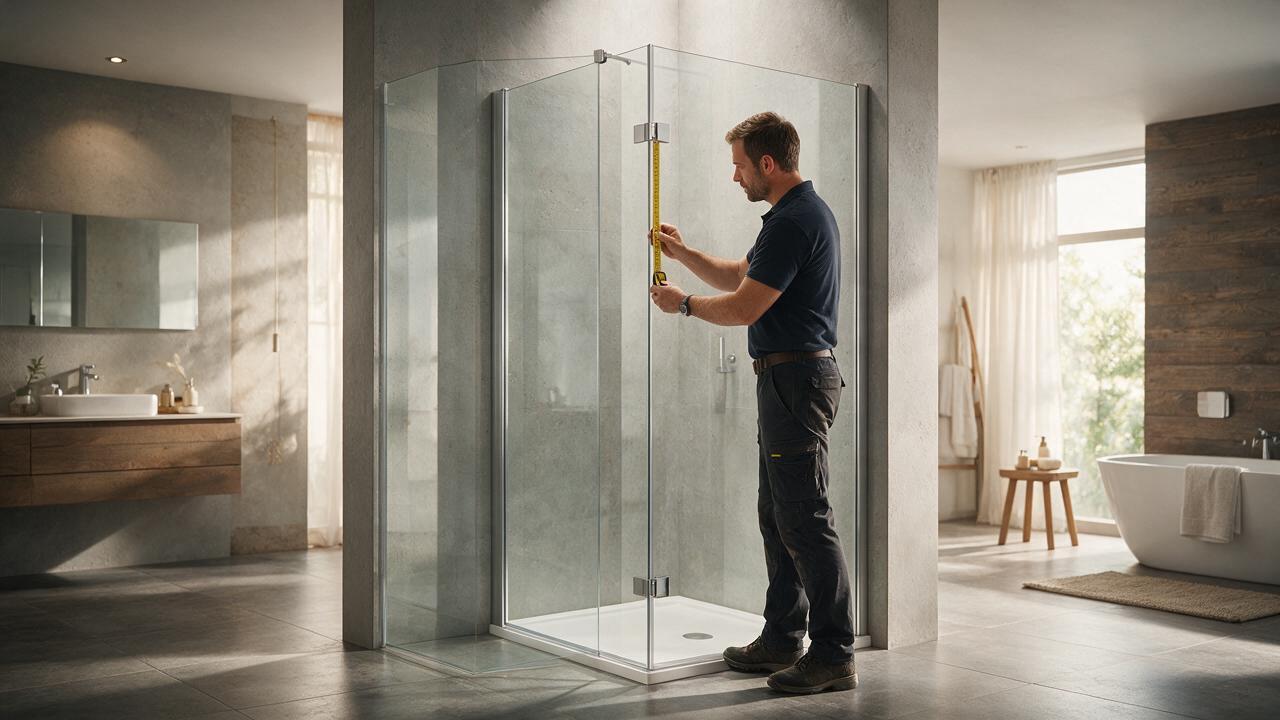

Какие размеры снимают при замере

Точность будущего ограждения зависит от полноты обмера. Базовый набор параметров включает:

• ширину и высоту проема минимум в трех уровнях — сверху, посередине и снизу;
• диагонали и отклонение стен от вертикали;
• размеры и высоту бортика поддона либо положение трапа без поддона;
• расположение смесителя, полок и полотенцесушителя;
• направление открывания двери и свободное пространство перед душевой зоной.

Допуски и неровности стен

Стены и пол в санузлах редко бывают идеально ровными, поэтому проект всегда закладывает зазоры. В каркасных конструкциях перепады перекрываются профилем и уплотнителем, в безкаркасных требования к геометрии выше, а корректировка выполняется подрезкой и точной регулировкой петель. Именно поэтому замеряют не одну точку, а несколько уровней — так чертеж отражает реальную, а не идеальную геометрию проема.

Как тип двери влияет на размеры

Схема расстекловки напрямую зависит от выбранной двери: она определяет, делится ли проем на полотна и сколько места нужно оставить для открывания. Основные варианты сведены в таблицу.

От чертежа к готовой конструкции

Готовый проект передается в производство, где стекло закаливается и обрабатывается уже в точный размер, поэтому исправить ошибку после раскроя практически невозможно. Специалисты ОЗА Стекло проектируют ограждения под фактическую геометрию объекта в Краснодарском крае и согласуют схему с заказчиком до запуска в работу. Если хотите разобраться в обмерах подробнее, прочитайте материал о том, как правильно определить размеры душевого ограждения, а организация выездного этапа описана в разделе выездного замера и проектирования конструкции под объект.
